Rola badań trójosiowych w analizie stateczności skarp i zboczy
Stateczność skarp, nasypów i zboczy stanowi fundamentalne zagadnienie w inżynierii lądowej, mające kluczowe znaczenie dla bezpieczeństwa i trwałości infrastruktury drogowej, kolejowej oraz hydrotechnicznej. Historia inżynierska dokumentuje liczne przypadki, w których obiekty ziemne, zachowujące stateczność przez dekady, ulegały nagłej awarii, powodując znaczne straty materialne i stwarzając zagrożenie dla życia ludzkiego.
Kluczem do zapobiegania tego typu awariom jest precyzyjne określenie parametrów wytrzymałościowych gruntu zgodnie z wymaganiami PN-EN 1997-1:2008 (Eurokod 7), które stanowią podstawę każdej analizy stateczności. Niniejszy wpis przedstawia metodologię wykorzystania zaawansowanych badań laboratoryjnych, w szczególności badań w aparacie trójosiowego ściskania zgodnych z PN-EN ISO 17892-8 i 17892-9, w celu uzyskania wiarygodnych danych do oceny bezpieczeństwa konstrukcji ziemnych.
1. Podstawy analizy stateczności
Fundamentalną zasadą analizy stateczności jest porównanie sił utrzymujących skarpę w stanie równowagi z siłami dążącymi do jej zniszczenia. Siły utrzymujące wynikają z mobilizowanego oporu gruntu na ścinanie wzdłuż potencjalnej powierzchni poślizgu. Siły destabilizujące pochodzą głównie ze składowej siły ciężkości masy gruntu oraz parcia wody oraz obciążeń użytkowych.
Miarą bezpieczeństwa jest Współczynnik Stateczności (Factor of Safety), definiowany jako stosunek wytrzymałości gruntu na ścinanie do naprężenia ścinającego wymaganego do utrzymania równowagi.

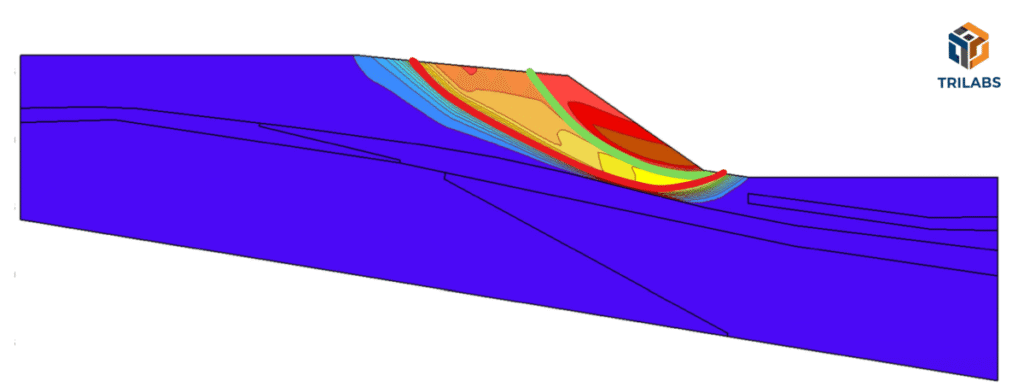

W praktyce inżynierskiej do obliczania współczynnika stateczności stosuje się Metody Równowagi Granicznej (Limit Equilibrium Methods). Należą do nich:
- Metoda Bishopa uproszczona – spełniająca warunek równowagi momentów, dostarczająca wyników o wysokiej dokładności dla kołowo-cylindrycznych powierzchni poślizgu
- Metoda Spencera – spełniająca wszystkie warunki równowagi statycznej
- Metoda Morgensterna-Price’a – umożliwiająca analizę dowolnych kształtów powierzchni poślizgu co jest szczególnie istotne w przypadku niejednorodnego podłoża
Niezależnie od zastosowanej metody obliczeniowej, wiarygodność wyników zależy od jakości danych wejściowych – parametrów wytrzymałościowych gruntu określonych zgodnie z PN-EN 1997-2.
2. Parametry Wytrzymałościowe Gruntu – Fundamentalne Parametry Obliczeniowe

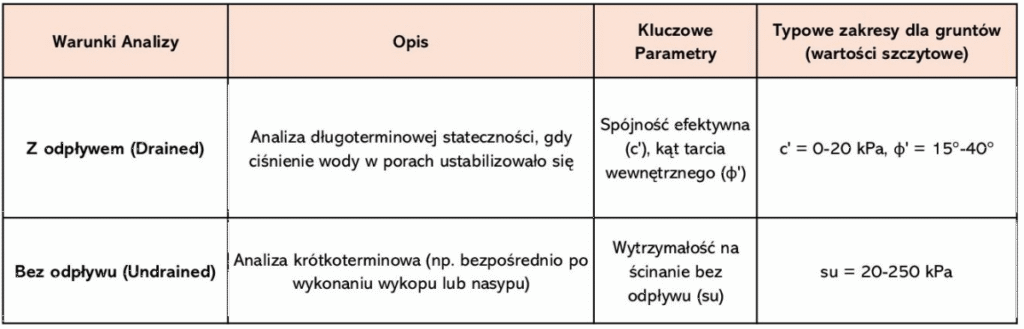

Podstawą opisu wytrzymałości gruntu na ścinanie jest kryterium Mohra-Coulomba. W analizach stateczności kluczowe jest rozróżnienie dwóch podstawowych warunków pracy gruntu:
Dla tego samego gruntu definiuje się różne wartości wytrzymałości, zależne od historii naprężenia i wielkości odkształceń:
Wytrzymałość szczytowa (Peak Strength)
Najwyższa wartość wytrzymałości, mobilizowana przy odkształceniach γ = 0,5-2%. Wynika z nienaruszonej struktury gruntu, wiązań międzyziarnowych oraz gęstego ułożenia cząstek charakterystycznego dla gruntów prekonsolidowanych.
Wytrzymałość po zniszczeniu (Fully Softened Strength)
Mobilizowana przy odkształceniach γ = 2-5%. Reprezentuje wytrzymałość gruntu po zniszczeniu wiązań strukturalnych. Jest parametrem krytycznym dla analizy długoterminowej stateczności skarp.
Wytrzymałość rezydualna (Residual Strength)
Najniższa wartość wytrzymałości osiągana przy odkształceniach γ > 10%. Wynika z reorientacji płaskich minerałów ilastych równolegle do kierunku ścinania. Stosowana w analizie stateczności istniejących osuwisk zgodnie z zaleceniami Eurokodu 7.
3. Badanie w Aparacie Trójosiowego Ściskania: Metodologia Pozyskiwania Parametrów
Aparat trójosiowego ściskania stanowi najbardziej zaawansowane urządzenie laboratoryjne do określania parametrów wytrzymałościowych i odkształceniowych gruntów zgodnie z normami PN-EN ISO 17892-8:2018 i PN-EN ISO 17892-9:2018. Zasada działania polega na umieszczeniu cylindrycznej próbki gruntu (średnica 38-100 mm, stosunek wysokości do średnicy 2:1) w gumowej membranie wewnątrz komory ciśnieniowej. Próbka jest poddawana ciśnieniu komorowemu (σ3), a następnie ściskana osiowo do osiągnięcia stanu granicznego.
Rodzaje badań trójosiowych stosowanych w analizach stateczności:
Badanie konsolidowane z odpływem (CD – Consolidated Drained)
Podstawowe badanie służące do określania parametrów efektywnych c’ i φ’. Prędkość ścinania dopasowana dla zapewnienia pełnej dyssypacji ciśnienia porowego. Stosowane w analizach stateczności długoterminowej zgodnie z PN-EN 1997-1.
Badanie trójosiowe konsolidowane z odpływem (TXCD) jest nazywane „królewskim testem” geotechniki, ponieważ zapewnia pełną kontrolę warunków brzegowych próbki, umożliwia precyzyjne wyznaczenie fundamentalnych parametrów efektywnych (c’, φ’), pozwala na symulację dowolnych ścieżek naprężenia występujących w rzeczywistych warunkach gruntowych oraz dostarcza kompletnych danych o zachowaniu gruntu w pełnym zakresie odkształceń – od stanu sprężystego, przez stan graniczny, aż do wartości rezydualnych – czyniąc je najbardziej wszechstronnym i miarodajnym badaniem laboratoryjnym w mechanice gruntów.
Badanie konsolidowane bez odpływu (CU – Consolidated Undrained)
Kompleksowe badanie z ciągłym pomiarem ciśnienia wody w porach, pozwalające na wyznaczenie zarówno parametrów efektywnych (c’, φ’), jak i wytrzymałości bez odpływu (su). Stanowi optymalne rozwiązanie dla analiz stateczności nasypów na słabym podłożu.
Badanie nieskonsolidowane bez odpływu (UU – Unconsolidated Undrained)
Badanie służące do określania wytrzymałości bez odpływu su dla warunków końca budowy. Wyniki są wrażliwe na jakość próbki – klasa jakości próbek minimum 2 według PN-EN 1997-2.
4. Od Laboratorium do Projektu: Zastosowanie Wyników w Praktyce Inżynierskiej
Prawidłowy dobór rodzaju badania i parametrów wytrzymałościowych determinuje wiarygodność projektu. Poniżej przedstawiono kluczowe scenariusze inżynierskie z wykorzystaniem wyników badań trójosiowych.
Przykład 1: Projektowanie nasypu drogowego na gruntach słabonośnych
Moment krytyczny: koniec budowy, gdy nadwyżka ciśnienia wody w porach osiąga maksimum. Wymagane parametry: profil wytrzymałości bez odpływu su z badań CU lub UU oraz badań terenowych. Analiza umożliwia optymalizację geometrii nasypu, ocenę konieczności wzmocnienia podłoża lub zaplanowanie budowy etapowej z okresami konsolidacji.
Przykład 2: Ocena stateczności długoterminowej skarpy wykopu w iłach prekonsolidowanych
Skarpy w twardoplastycznych iłach prekonsolidowanych mogą zachować stateczność przez dekady, po czym ulec awarii wskutek procesów wietrzenia, odprężenia lub zmiany warunków wodnych. Bezkrytyczne zastosowanie parametrów szczytowych w analizie prowadzi do przeszacowania stateczności. Współczynnik stateczności: F ≥ 1,50 dla warunków długoterminowych.
Przykład 3: Analiza stateczności istniejącego osuwiska
W przypadku reaktywacji ruchu wzdłuż uformowanej powierzchni poślizgu, wytrzymałość jest zredukowana do wartości rezydualnej w oparciu o tzw. analizę wsteczną (ang. inverse analysis). Metodologia zgodna z zaleceniami Eurokodu 7 dla aktywnych osuwisk.
Zakończenie: Inwestycja w odpowiednie badania jako element zarządzania ryzykiem geotechnicznym
Analiza stateczności skarp i zboczy opiera się na parametrach wytrzymałościowych gruntu określonych zgodnie z wymaganiami PN-EN 1997-1 i PN-EN 1997-2. Badanie w aparacie trójosiowego ściskania, wykonane według norm PN-EN ISO 17892-8 i 17892-9, stanowi najbardziej zaawansowane narzędzie laboratoryjne, umożliwiające modelowanie złożonych ścieżek naprężenia i precyzyjne określenie wszystkich kluczowych parametrów.
Dobór odpowiedniego typu badania trójosiowego oraz właściwa interpretacja wyników, uwzględniająca specyfikę analizowanego problemu inżynierskiego z profesjonalnym projektowaniem, stanowi inwestycję bezpośrednio przekładającą się na minimalizację ryzyka geotechnicznego. Zapewnia to bezpieczeństwo, trwałość i optymalizację ekonomiczną projektowanych oraz istniejących konstrukcji ziemnych, zgodnie z wymaganiami obowiązujących norm europejskich i krajowych przepisów technicznych.
